研磨・バリ取り自動化用 フローティングホルダー

フローティングホルダーとは

フローティング機構で研磨・バリ取りの自動化をサポートします。

こんなお悩みありませんか?

☑ 手作業では仕上がりにムラが出やすい
☑ 工作機械で使いたいが、プログラムが複雑で扱いにくい
☑ ロボット研磨でも、もっと簡単に安定した仕上げをしたい

フローティングホルダーが解決します!

常に安定した押し当て圧を自動でコントロール
磨きムラを防止し、美しい鏡面仕上げを実現
複雑なプログラム不要!シンプルな動作プログラムでOK!
ロボットや工作機械への取り付けも簡単

導入メリット

・品質の安定化
・作業効率アップ
・簡単操作で高品質な仕上げ
・鏡面研磨やバリ取りの自動化を手軽に実現

使用例

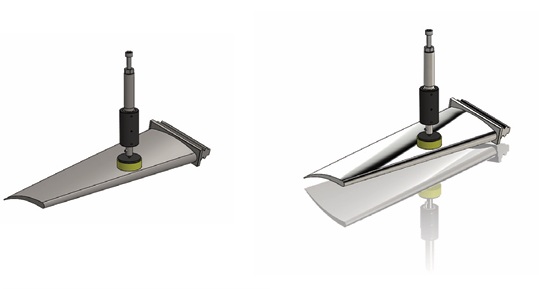

ジェットエンジン/ガスタービン

・タービンブレード鏡面研磨
・カスプ除去研磨

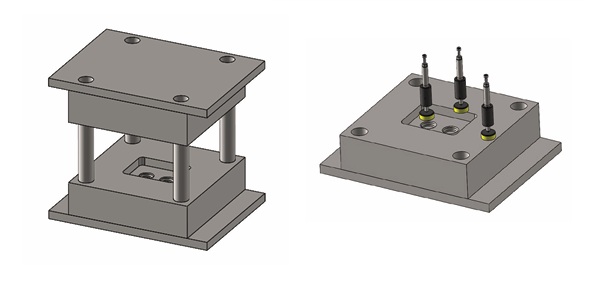

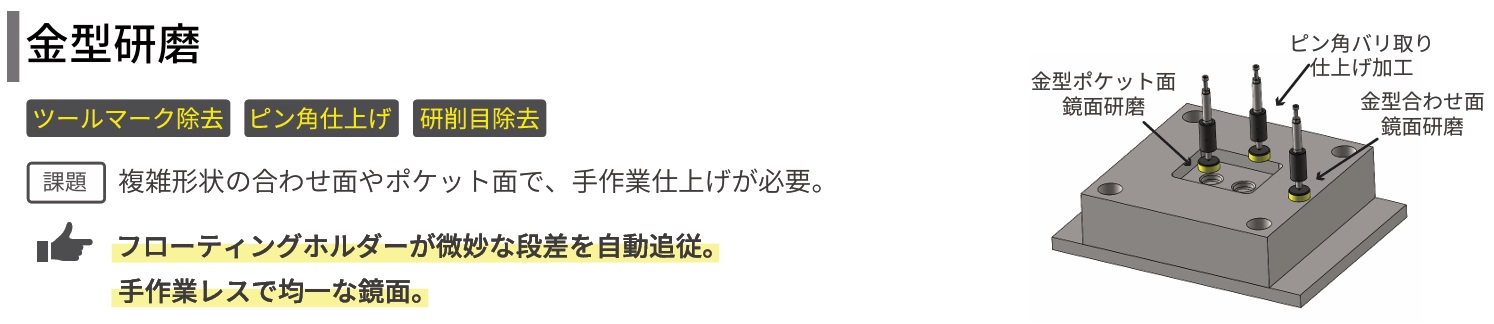

金型

・合わせ面鏡面研磨
・ピン角バリ取り仕上げ加工
・金型ポケット面鏡面研磨

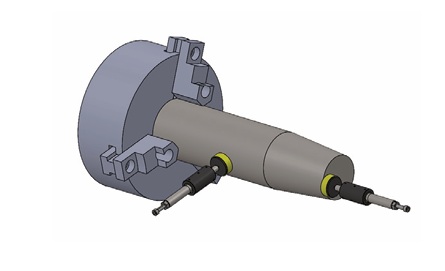

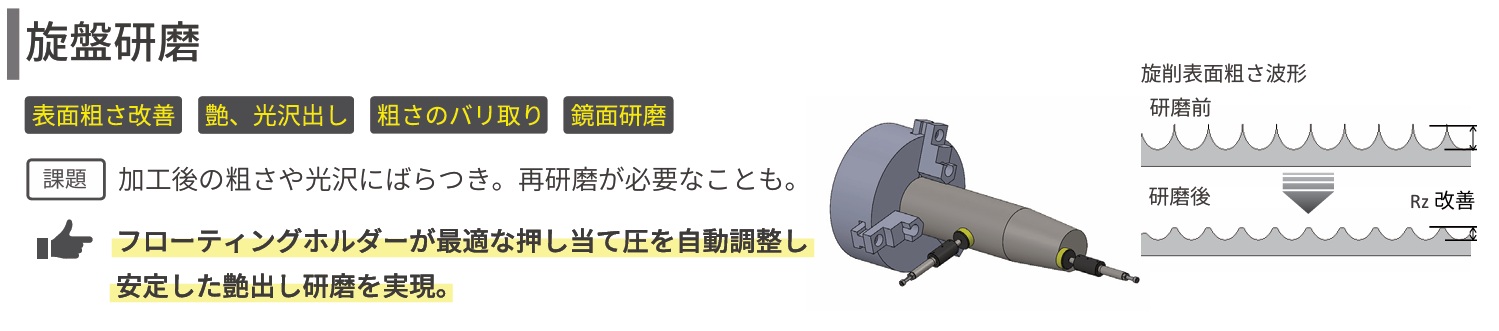

旋盤

・表面粗さ改善
・艶出し研磨
・粗さバリ取り研磨
・鏡面研磨

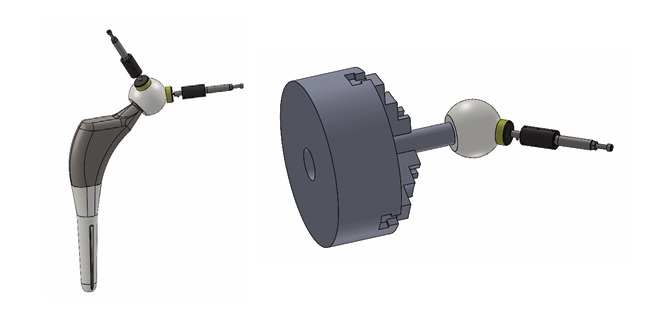

人工骨

・人工大腿骨組み研磨(5軸加工)
・大腿骨骨頭単体旋盤研磨

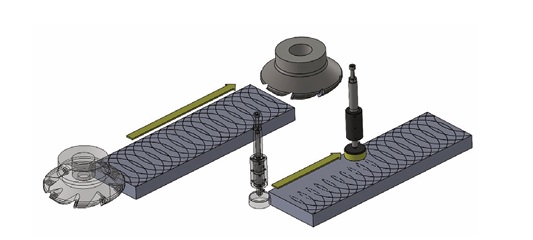

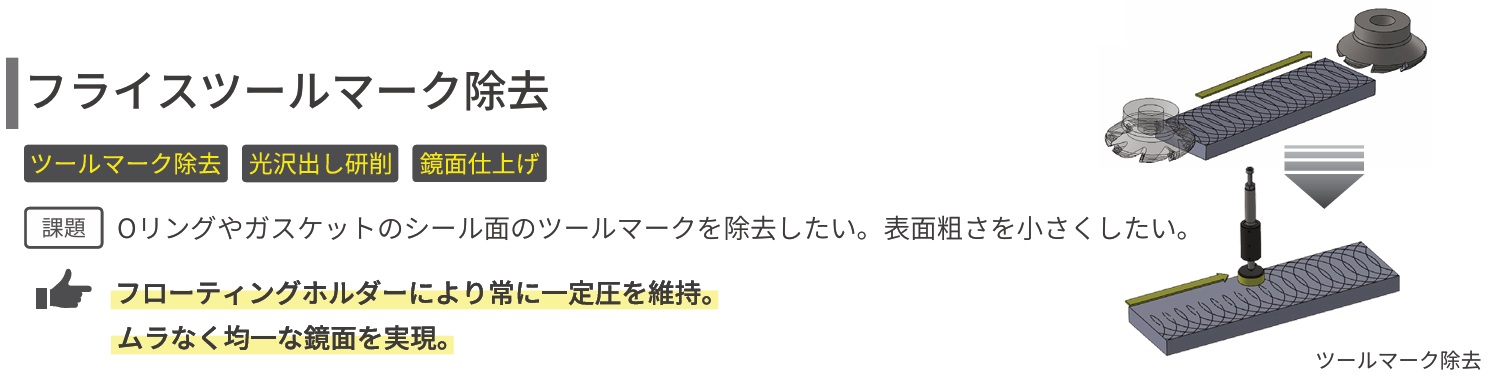

フライスツールマーク除去

・ツールマーク除去研磨

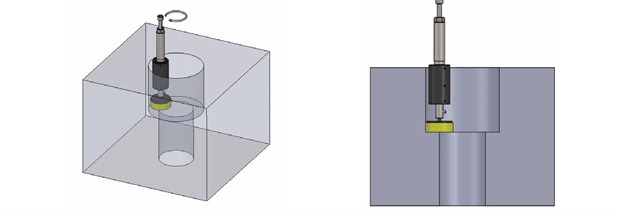

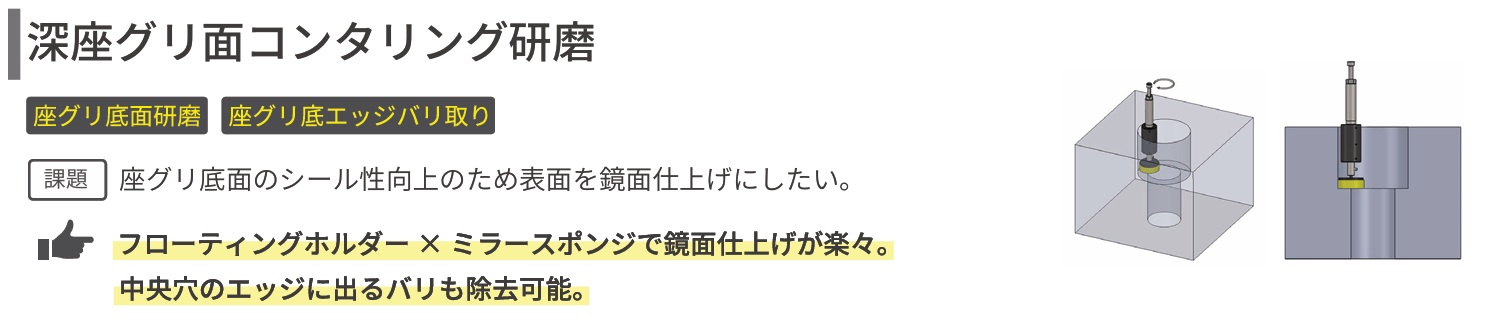

座グリ面

・深座グリ面コンタリング研磨

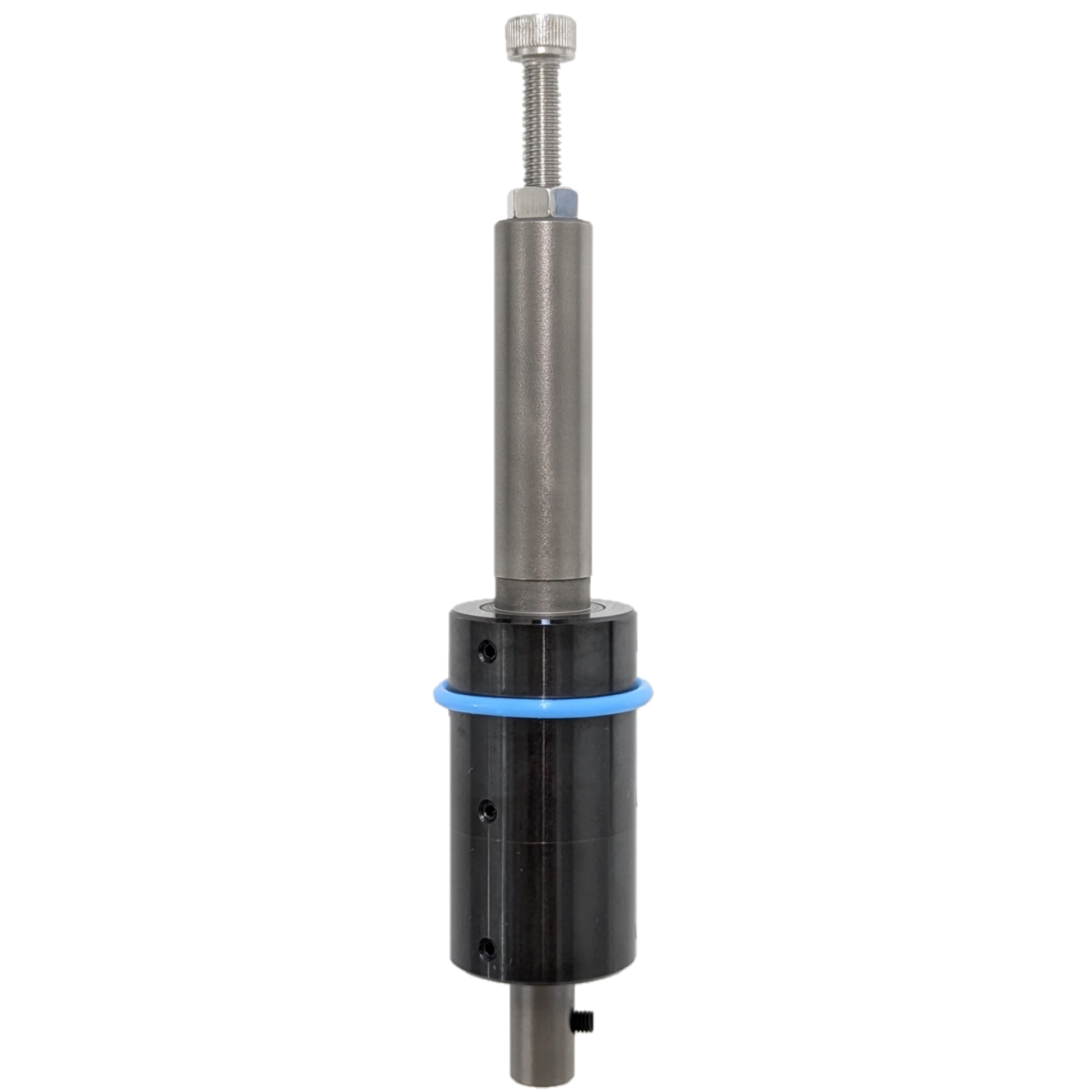

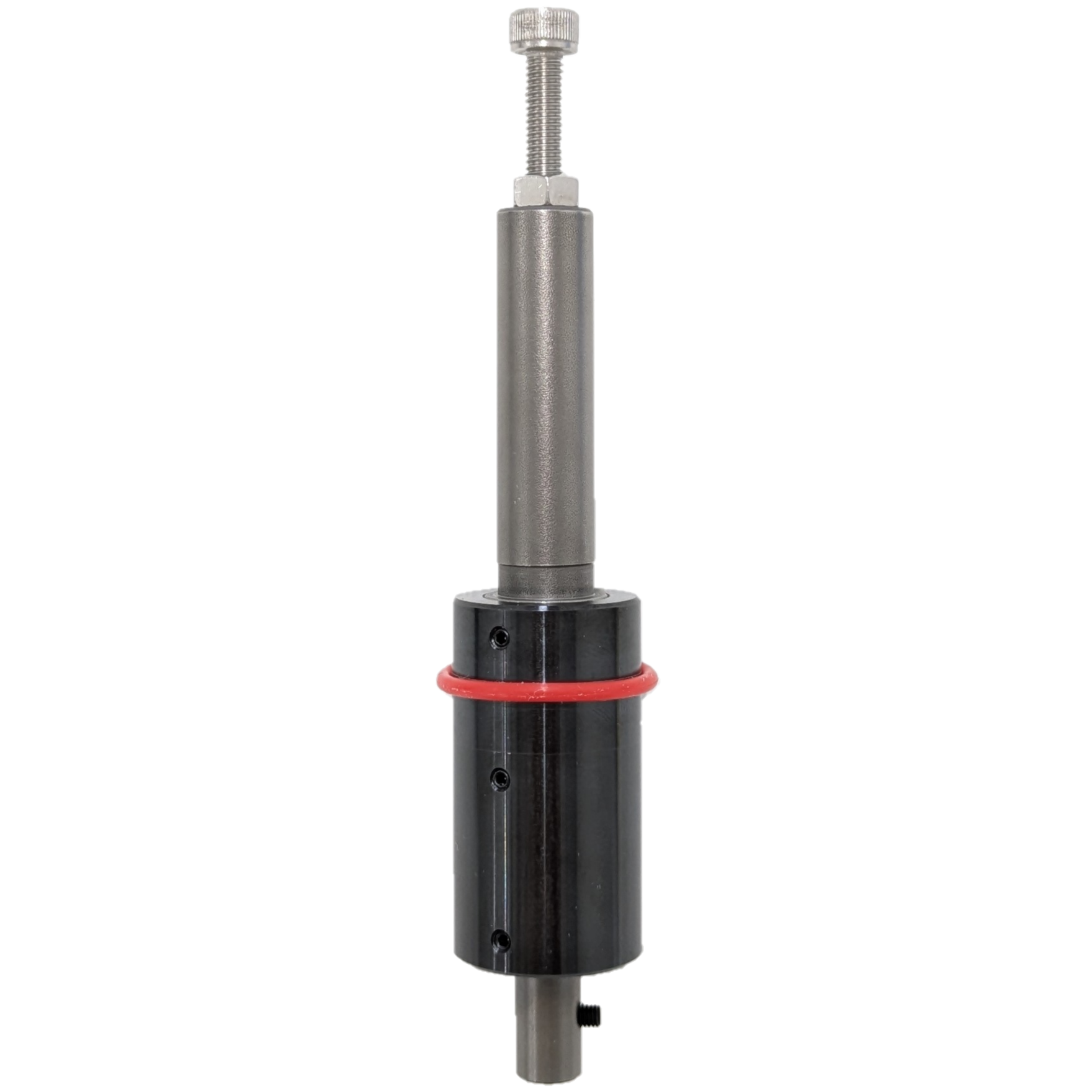

商品仕様

製品名 粗研磨/高硬度材対応タイプ     中硬度材の荒加工にも対応 仕上げ/低荷重タイプ           中硬度材の精密仕上げにも対応
型番 MX-FX-H MX-FX-S
シャンク径  Φ12×46.5mm
チャック径 Φ3mm
最高使用回転数  3000rpm
フローティング   ストローク 6mm
フローティング方向 上下
切込荷重範囲 2~42N  1~21N
切込荷重定数 2N/mm 0.98N/mm
本体サイズ Φ26×129.5mm
本体重量 163g
