高pHアルカリイオン水生成装置AG-80/AG-240
1 廃液を出さないエコ設計
廃液になる酸性水や塩素ガスを一切発生しません。 化学薬品を一切使用しない環境性能を高めた仕様
2 調整・管理しやすいpH13.2の高pHアルカリイオン水を生成
独自の電解技術を用い、pH13.2の高pHアルカリイオン水(電解水)を生成
80L/日のアルカリイオン水を効率よく低コストで生成
高pHなので少量で簡易に洗浄液、切削液のpH調整可
3 操作は簡単3ステップ
- ① 専用添加物を投下
- ② タッチパネルで簡単操作
- ③ あとは待つだけ!
高pHアルカリイオン水の特徴
① 浸透性・冷却性
クール・テック製のアルカリイオン水(電解水)はpH値が13.2以上に到達します。pH値が高い水は水分子が細かくなり、界面張力も小さくなります。その結果、高い浸透性を示すようになります。
浸透性の高くなった水は研削・切削加工において、刃先に浸透し高い冷却効果を与えられるため、生産性の向上が期待できます。
② 洗浄力
高い浸透性を持つ水は、汚れの隙間に浸透できるようになります。 またアルカリイオン水(電解水)が持つマイナスイオンが、汚れを包み込み、汚れそのものを浮き上がらせ、洗浄効果が発現します。
③ 除菌力と消臭効果
アルカリイオン水は、高い除菌性能を示します。 切削液に混ぜることで、切削液の腐敗防止することができ、腐敗臭もなくなることから、労働環境の向上の効果があります。
④ 防錆効果
アルカリイオン水により鉄系金属表層に不動態膜を生じるためアルカリイオン水では錆びにくくなります。
生産性向上/コスト削減
旋盤加工能率の向上
能増のため、加工時間短縮が求められていた。
・切削速度30%増を達成
・寸法精度、面粗度共に基準値をクリア
切削速度 S230m/min ▶︎ 切削速度 S299m/min
ワーク名 | ギヤハブ |
---|---|
素材 | SCM425 |
業界 | 建設機械 |
加工内容 | 旋盤加工 |
難削材の研削加工と工具寿命の延長
難削材の研削加工でツール寿命が問題だった。 ツール寿命(ドレス)までのパス回数
5回 ▶︎ 16回 砥石寿命3倍
研削歪み量:3分の1/切り込み量:1.7倍 ▶︎ 精度UP・効率UP
研削焼けによる熱軟化も削減
素材 | 研削焼けによる熱軟化も削減 |
---|---|
加工内容 | 研削 |
油剤使用量削減
不水溶性→水溶性クーラントへの切換
① 高い浸透性と冷却性をクーラントに持たせる
② 熱による刃具、母材の変形などの状態変化を抑制
③ 水溶性クーラントに変えても高い精度の加工を維持
導入実績
・切削油剤 使用量の大幅削減
・切削油剤 廃棄量の大幅削減
・消防法などの規制を回避
ワーク名 | SCM420H |
---|---|
業界 | 建機 |
加工内容 | ホブ加工 |
水溶性切削液クーラントの場合
① 高い浸透性と冷却性をクーラントに持たせる
② 水溶性クーラントの油剤基準濃度を下げる
③ アルカリイオン水(電解水)により、水溶性クーラントの界面張力が小さくなる
④ 水切れが良くなり、切粉による油剤持ち出しが減る
⑤ 補充用油剤の使用量削減
導入実績
基準濃度 4~5% ▶︎ 基準濃度 2 ~ 3%
補充油剤濃度 4~5% ▶︎ 補充油剤濃度 1~1.5%
ワーク名 | シャフト |
---|---|
業界 | SCM |
加工内容 | 旋削 |
労働環境の改善
切削液の腐敗防止/腐敗臭の改善
ワーク名 | 油圧モータケース |
---|---|
業界 | FCD450 |
加工内容 | 建設機械 |
採用実績事例(洗浄ラインの洗剤として)
部品/備品/ライン洗浄における活用事例
洗浄対象 | 製品箱 | 建機メーカー様 向けギヤ |
組み立てライン | 一般部品洗浄 |
---|---|---|---|---|
タンク容量 (L) | 400 | 260 | 260 | 200 |
毎日の補給量 (L) | 20 | 5 | 10 | 10 |
以前の洗浄液交換基準 | 腐敗後 | 定期交換1ヵ月 | 定期交換1ヵ月 | 定期交換1ヵ月 |
アルカリイオン水 導入後の 洗浄液交換基準 |
6ヶ月 | 6ヶ月 | 6ヶ月 | 6ヶ月 |
---|---|---|---|---|
定期交換 1ヵ月Ai水補給で洗浄力を維持 |
腐敗しないため、 交換タイミング延長 |
・様々な洗浄機に適用可能 ・洗浄液の交換サイクルが1/6以下に
オプション品
切削油剤
商品名:クールテック カット CO-300
用途:研削/切削用油剤
荷姿:18L/缶
希釈濃度:3-8%
・アルカリイオン水との組み合わせで、浸透性や冷却性だけでなく、高い潤滑性も得られます。
・ソリブルでありながら、エマルション並みの潤滑性が得られます。
・鉄系やSUSをはじめ、難削材に特に効果を発揮します。
用途:洗浄用防錆剤
荷姿:4L/ボトル
希釈濃度:0.3-0.5%・低い濃度で防錆力を発揮し、経済的にお使いいただけます。
・一般的な防錆剤は3-5%の濃度が必要ですが、COO500Bは非鉄で0.3-0.4%、鉄系で0.4-0.5%の濃度で使用します。
・アルミ、銅、真鍮に加え、鋼や鋳鉄にも使用できます。
消泡剤
商品名:クールテック デフォーマー DF-700
用途:切削液、洗浄機、塗装ブースなどの消泡
荷姿:2L/ボトル
希釈濃度:0.006%
・クーラント液や、洗浄機洗浄水、水洗塗装ブースタンク水などの発泡を消滅抑制する新開発消泡剤です。
・高圧クーラントの消泡にも効果を発揮します。
・希釈濃度は僅か0.006%で効果が得られるため、非常に経済的にお使いいただけます。
アルカリイオン水用クーラント集中管理システム
各工作機械のタンクへ切削液を自動供給する装置です。 各現場単位での管理ではなく、管理を集中化することで、切削液品質の管理安定化に貢献します。
アルカリイオン水用タンク・架台
標準:200L。ご相談ください。
商品タイプ
AG シリーズ
pH13.2の高pHアルカリイオン水(電解水)を生成できる標準機
廃液なしのエコ設計、食品添加物由来の添加剤を使用
- AG-80
80L/日の高pHアルカリイオン水(電解水)を生成。 洗浄、切削油の腐敗防止、研削の生産性向上に活用されています。 工場現場での運用実績も多く、安定的に生成できます。
- AG-240
240L/日の高pHアルカリイオン水(電解水)を生成。 洗浄、切削油の腐敗防止、研削の生産性向上に活用されています。 工場現場での運用実績も多く、安定的に生成できます。
関連商品

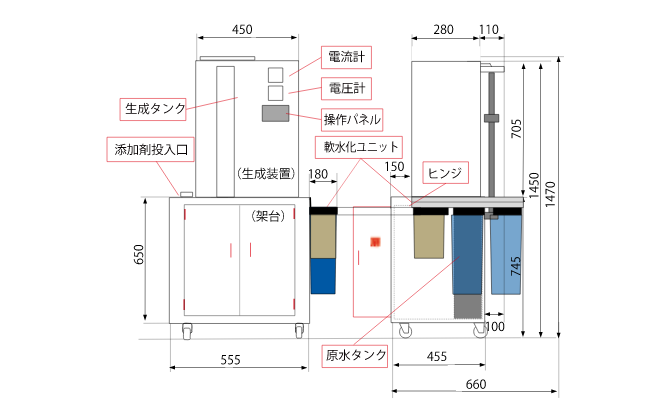

商品仕様
特徴
項目 | 主仕様 | |||
---|---|---|---|---|
型式 | AG-80 | AG-240 | ||
電源 | 単相100V 50 / 60Hz | 単相100V 50 / 60Hz | ||
消費電力 | 400W | 850W | ||
pH | 13.2 | 13.2 | ||
生成能力 | 最大80L/日 | 最大240L/日 | ||
本体寸法 (フィルターユニットを除く) |
W500×D500×H1450 ㎜ | W500×D500×H1450 ㎜ | ||
重量 | 約70㎏ | 約70㎏ |
